通信管道人孔號碼牌的制作和編號方法
2014/11/27 13:11:50一、引言
通信線路的敷設方式有架空、管道和直埋（包括水底）三種方式，而管道敷設方式目前在全國各地最普遍地被廣泛采用，通信管道主要集中應用于城、鎮市區或郊外人口比較密集和道路順暢的地區。為了便于通信管道的施工及日后維護和管理，必須對不同路段的通信管道的人孔進行編號。如果各地區的編號方法不統一，五花八門就必然會造成電信資源管理上的混亂，也不便于識別。因此、有必要在全國范圍內采取統一的編號方法，本文就是介紹合乎規范的信管道人孔號碼牌的制作和編號方法。希望我們的設計人員能夠掌握并運用于工程設計中，有效地起到指導施工的作用。
二、人孔編號方法
人孔編號首先需要找當地電信分公司的資源中心，由資源中心提供統一的資源編碼，不能由設計或施工單位自行編碼。設計人員獲得資源中心提供統一的資源編碼后標在相應的設計圖紙上，施工單位再根據施工圖紙進行編寫。
編號方法如下：

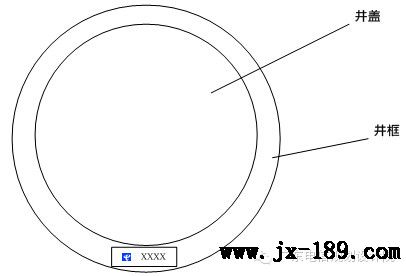

人孔編號示意圖
說明：
1、制作規格和材料要求：
（1）井號牌采用瓷片制成，375px,寬125px。
（2）字體用電信藍、字高3厘米。
2、使用范圍和要求：
（1）郊外、市內適當位置。
（2）人行道邊線側
（3）面向馬路。
三、管道路由地面金屬牌制作和安裝

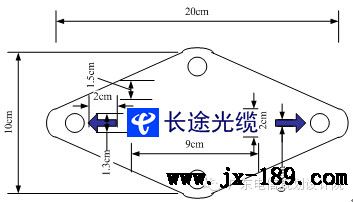

地面金屬牌示意圖
說明：
1、制作規格：
（1）規格：總長500px，總寬250px，最短的邊長為50px制成不規則的棱形牌（有利于與電力和燃氣標志牌分開），用不銹鋼片制作，全部采用凸字制作。
（2）“長途光纜”字體為黑體，字寬為50px。
2、使用范圍和要求：
（1）使用地段：城鎮水泥或廣場磚、彩磚鋪設不可開鑿的道路。
（2）標牌的裝設：先用沖擊鉆按實際孔距和孔徑的大小打好四個小孔，小孔最好用木銷（塑料銷強度差一些）釘實，然后用100px以上的木紋螺絲擰緊不銹鋼牌，鋼牌應緊貼地面。
（3）視線路的走向及相關道路的情況，每隔10-15米設立一個。遇與電力和燃氣及其他運營商的管道交越點上方，應設立多一個。
四、地磚的制作與安裝

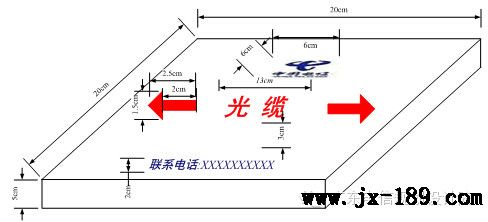

地磚示意圖
說明：
1、制作規格：
（1）地磚規格： 長500px，寬500px，高125px，也可根據實際情況在不可鑿的水泥面上噴字（用白色油漆做鋪底，紅色字噴涂，使用預制好的模具進行噴涂，不宜用手寫）的方法，上面噴涂電信企業標志、“地下光纜注意保護”字樣和聯系電話，字體大小要求距離該點較遠位置能看到為準，清晰標識光纜路由。
（2）地磚制作材料可以是水泥預制做成凹字，也可以用高強度塑料制成。
（3）磚面字體大�。�“光纜”字高為75px，黑體紅色字，居中。中國電信企業標志高度150px，藍色。聯系電話字高50px，黑體紅字。
2、使用范圍和要求：
（1）使用地段：不可種立高標樁以免影響行人通行的道路上，水田田坎，綠化草地等。
（2）在綠化草地種立時，須高出草地泥土平面2 cm，在行人的道路、田坎上，則應與路面平齊。
（3）底面應鋪水泥沙漿固定平整，不得隨意放置（箭頭指向以光纜實際路由走向為準），以免移位影響路由指向的準確度。
（4）應設立在路由的正上方，不得偏離實際路由250px以上；遇特殊情況，亦不得偏離500px，并須在磚上方標明偏差。
