光貓機頂盒使用指南 三種常見終端及應用方式
2015/7/12 21:46:09<一>三種常見終端及應用方式

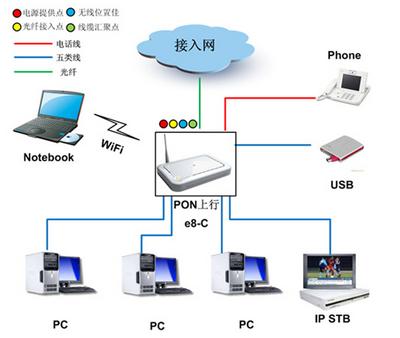

| PON上行e8-C終端 | |
| 適合場合 | 組網結構 |
| 家庭布線的線纜匯聚點(如大尺寸家庭信息箱內)能滿足PON上行e8一C設備的放置，并能提供220伏市電電源插座，該線纜匯聚點放置的無線AP覆蓋效果能滿足用戶業務使用的需求。 |  |

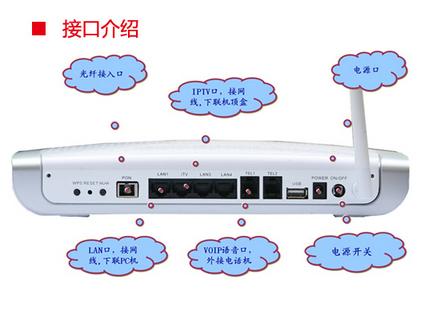

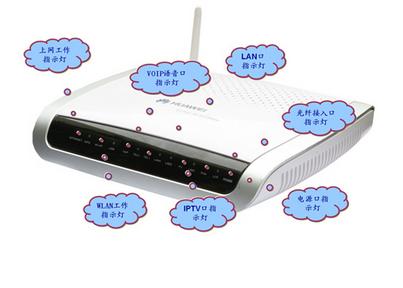

| 指示燈介紹 | 接口介紹 |
 |
 |

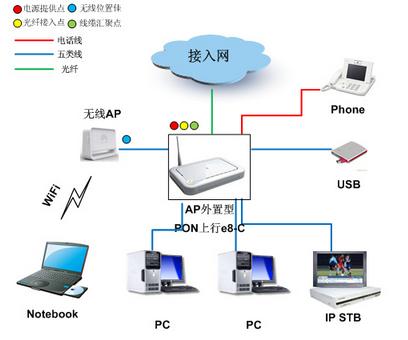

| AP外置型PON上行e8-C終端+無線AP | |
| 適合場合 | 組網結構 |
| 家庭布線的線纜匯聚點(如大尺寸家庭信息箱內)能滿足PON上行e8一C設備的放置，并能提供220伏市電電源插座，但該線纜匯聚點放置的無線AP覆蓋效果不能滿足用戶業務使用的需求。 |  |

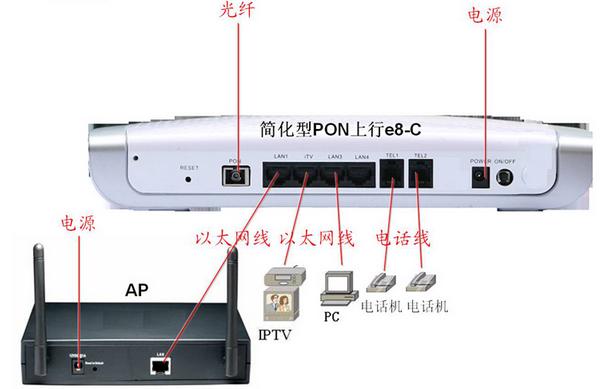

| 連接圖 | |
 |

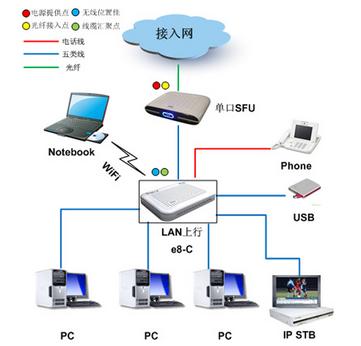

| 單口SFU+LAN上行e8-C終端 | |
| 適合場合 | 組網結構 |
| 家庭布線的線纜匯聚點不能滿足PON上行e8一C等大尺寸設備的放置，但能放置小尺寸的單口SFU設備(如小尺寸家庭信息箱內)，并能提供220伏市電電源插座。 |  |

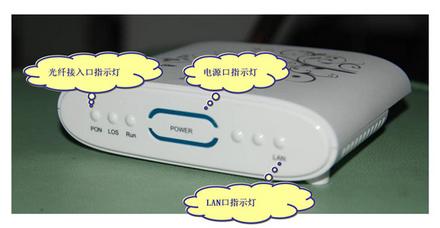

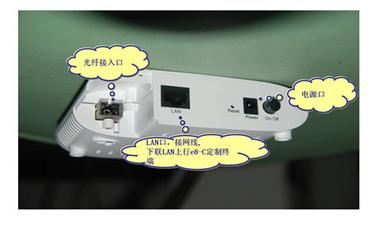

| 單口SFU的指示燈介紹 | 單口SFU的接口介紹 |
 |
 |

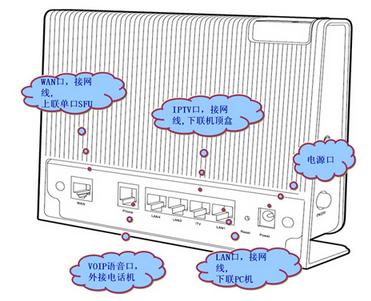

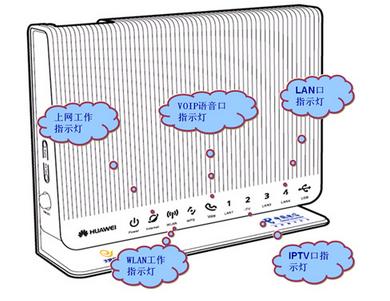

| LAN上行e8-C終端的指示燈介紹 | LAN上行e8-C終端的接口介紹 |
 |
 |
