網線與水晶頭制作方法
2016/2/27 23:05:18網線與水晶頭制作方法
工具:網鉗、測試儀

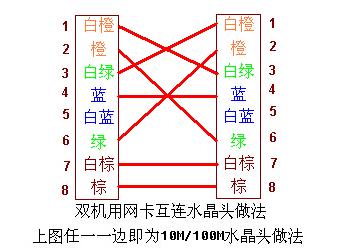

關于雙絞線的色標和排列方法是有統一的國際標準嚴格規定的，現在常用的是下TIA/EIA68B。在打線時應使用如下的順序:
(TIA/EIA68B，一般都是用這種標準)
1->橙白
2->橙
3->綠白
4->藍
5->藍白
6->綠
7->棕白
8->棕
而且，使用電纜兩頭一對一的連接方式，
會使一組信號(負電壓信號)通過不絞合在一起的兩根芯線傳輸，造成極大的近端串擾(NEXT->Near-crosstalk)所以應按照國際標準打線!!
第一步:我們首先利用壓線鉗的剪線刀口剪裁出計劃需要使用到的雙絞線長度。
第二步:我們需要把雙絞線的灰色保護層剝掉，可以利用到壓線鉗的剪線刀口將線頭剪齊，再將線頭放入剝線專用的刀口，稍微用力握緊壓線鉗慢慢旋轉，讓刀口劃開雙絞線的保護膠皮。把一部分的保護膠皮去掉。
第三步:我們需要把每對都是相互纏繞在一起的線纜逐一解開。解開后則根據需要接線的規則把幾組線纜依次地排列好并理順，排列的時候應該注意盡量避免線路的纏繞和重疊。
第四步:我們把線纜依次排列好并理順壓直之后，應該細心檢查一遍，之后利壓線鉗的剪線刀口把線纜頂部裁剪整齊，需要注意的是裁剪的時候應該是水平方向插入，否則線纜長度不一會影響到線纜與水晶頭的正常接觸。若之前把保護層剝下過多的話，可以在這里將過長的細線剪短，保留的去掉外層保護層的部分約為15mm左右，這個長度正好能將各細導線插入到各自的線槽。如果該段留得過長，一來會由于線對不再互絞而增加串擾，二來會由于水晶頭不能壓住護套而可能導致電纜從水晶頭中脫出，造成線路的接觸不良甚至中斷。
第五步:我們需要做的就是把整理好的線纜插入水晶頭內。需要注意的是要將水晶頭有塑造料彈簧片的一面向下，有針腳的一方向上，使有針腳的一端指向遠離自己的方向，有方型孔的一端對看自己。此時，左邊的是第1腳，右邊的是第8腳，其余依次順序排列。插入的時候需要注意緩緩地用力把8條線纜同時沿RJ-45頭內的8個線槽插入，一直插到線槽的頂端。
第六步:當然就是壓線了，確認無誤之后就可以把水晶頭插入壓線鉗的8P槽內壓線了，把水晶頭插入后，用力握緊線鉗，若力氣不夠的話，可以使用雙手一起壓，這樣一壓的過程使得水晶頭凸出在外面的針腳全部壓入水晶并頭內，受力之后聽到輕微的“啪”聲即可。
下手前注意事項(新手必看)：
1.沒有做好的水晶頭由于金片沒有壓下，插不進測試儀端口的，強硬插的話，測試儀端口非常容易損壞損壞，之前有好幾個朋友出現這個問題了，切記！
2.網線只需要剝外層皮，8根內芯線皮不用剝的，有客戶會有疑惑不剝皮怎么接通呢，放心網線的制作原理是用水晶頭的金屬片壓制下去的時候刺穿線芯外皮接觸到里面的金屬片，如果剝皮的話那就肯定會短路的，從反面想想如果要剝皮的話廠家就沒必要做線芯外皮了！ 看完注意事項如初學者請看寶貝只做視頻教程或者描述中的圖文教程，高手請忽略我的啰嗦！
