深度解析現代化應用平臺 vSphere with Kubernetes

近年來，容器技術的發展呈火爆態勢，各行業的應用系統都在向容器化、微服務化的現代化的應用架構發展，以構建快速發布、彈性擴展的平臺及應用系統。在CNCF對云原生的定義中，概括了具有代表性的技術包括容器、服務網格、微服務、不可變基礎設施和聲明式API。

昆侖聯通緊跟行業趨勢，幾年前就開始在云原生領域投入技術資源。當前，公司擁有由多名CKA認證的工程師及CNCF社區貢獻者組成的開發團隊，可面向企業用戶提供完整的企業級PaaS平臺解決方案，以及應用容器化改造、DevOps體系建設咨詢、CI/CD流程建設咨詢、容器平臺規劃部署以及培訓等服務，幫助企業更快速、更高效的實現容器技術的落地。

近年來，昆侖聯通落地了很多容器相關的案例，客戶涵蓋車企、金融等各個行業，不僅提供了從咨詢、實施到運維的一整套解決方案，而且真正幫助客戶簡化了容器技術的落地。

本次VMware新產品-vSphere 7的目標是打造一個同時支持傳統應用和現代化應用的統一管理平臺。昆侖聯通依托強大的云原生團隊以及多年容器經驗，第一時間對vSphere 7做了測試�，F針對vSphere 7的架構調整和功能應用， 昆侖聯通首席云原生架構師為我們做了如下詳細解讀！首先我們先來看看vSphere 7都有哪些功能！

開放vSphere給更多的用戶

在以往的IaaS平臺管理中，主要是以運維團隊向外交付虛擬機，應用管理者或開發人員基于虛擬機部署應用、數據庫或Kubernetes集群，造成了管理上的分散和復雜性。

在vSphere7中專門為研發人員提供了管理平面，使研發人員以自服務的形式申請資源，可以對包括虛擬機、kubernetes集群或者是數據庫服務等資源的統一申請和管理，更像是在使用一個公有云平臺。運維人員則負載底層架構、安全性和可用性的管理。通過這種方式，使開發和運維人員能夠在一個統一的平臺上協作，避免了管理上的孤島。

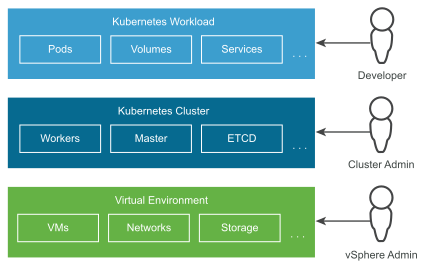

vSphere管理員

管理員可以在群集上創建包含內存、CPU和存儲等資源的 namespaces并將這些 namespaces 提供給DevOps工程師；可以使用與常規VM相同的工具來管理和監視vSphere Pods和Tanzu Kubernetes群集；可以完全了解在不同 namespaces 中運行的vSphere Pods和Tanzu Kubernetes群集，以及它們在環境中的位置以及資源的消耗情況。

DevOps工程師

工程師可以在同一個平臺上運行包含容器和VM的工作負載，并在namespaces中使用共享資源池。容器可以在vSphere Pod的特殊類型VM內運行，可以使用 VMware Tanzu 服務在一個 namespace 內創建和管理多個Kubernetes集群，并管理其生命周期。

在vSphere中以聲明式交付所有資源

正如在上文中提到的，CNCF對云原生的定義中包含聲明式交付。在vSphere 7的架構中，正是以種聲明式的交付向用戶提供資源。

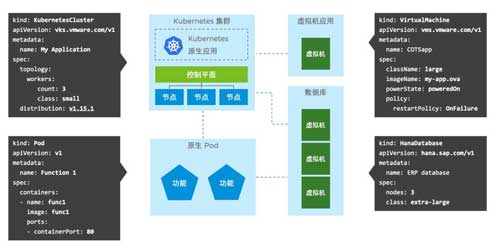

從上圖中可以看出，vSphere with Kubernetes 平臺可以向用戶提供 Kind 為 Pod 的 工作負載，當然這是Kubernetes本身就具有的基本功能，特別的地方在于 vSphere 7 使用Kubernetes的擴展機制，在原生的Kubernetes上擴展出更多的功能，這使vSphere管理員可以直接以聲明的方式向用戶提供一整套Kubernetes Cluster、Virtual Machine 以及 Database等。

通過這種形式，很好的解決了當前企業IT架構中，多種平臺混合管理的復雜性，將虛擬機、數據庫、應用以及Kubernetes集群歸納到一個平臺進行統一管理。

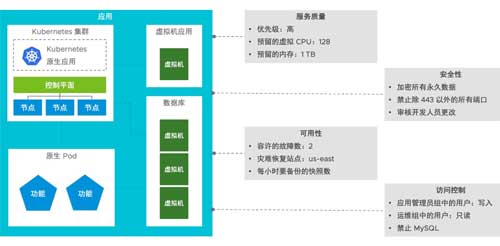

以應用為邊界進行管理

在以前的vSphere的管理模式中，是以單個虛擬機為管理單位，例如在對應用進行安全配置時需要對找到該應用所對應的VM和容器，一 一進行安全策略配置。為了簡化管理的復雜性，在新的vSphere中提出了一個新的管理上邏輯層“應用”。在一個“應用”范圍內可以包括虛擬機、Kubernetes集群、容器、數據庫等。

vSphere 7 中可以以“應用”為管理邊界，對整個應用范圍進行資源配額、安全、可用性以及訪問控制，策略的配置可以自動適配到“應用”范圍內的所有資源，大大減化運維人員的管理工作。

通過以上幾點，我們了解到了VMware vSphere 7給用戶帶來了一個全新的、現代化的應用管理平臺。這個平臺可以以“應用”為管理范圍，讓運維和開發人員參與其中，同時對多種類型的資源進行管理。

為了更好的理解vSphere 7，接下來我們了解一下 vSphere 7 的整體架構。

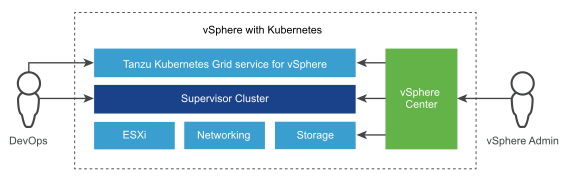

vSphere with K8S General Architecture

在vShpere with Kubernetes 上啟動的集群稱為主管集群（Supervisor Cluster），主管集群運行在ESXi計算節點之上，使用NSX-T網絡、vSAN或其它共享存儲解決方案。共享存儲可用于vSphere Pods的持久卷，可以在Supervisor Cluster中運行VM，或創建Tanzu Kubernetes集群。

Supervisor Cluster Architecture

Kubernetes control plane VM：在啟動Supervisor Cluster時會創建三個K8S Contorl Plane VM，這三個虛擬機實現負載均衡，vSphere DRS負責這三個虛擬機調度，在必要時進行自動遷移。vSphere DRS在K8S Contorl Plane VM中與Kubernetes Scheduler集成，當部署Pods時，Kubernetes Scheduler將工作流發送給DRS，由DRS完成調度。

在Supervisor Cluster的ESXi主機上會自動啟動Spherelet，從名字上就可以看出Spherelet是從Kubernetes 的 kubelet移植過來的，可以讓ESXi主機成為Kubernetes集群的一部分。

CRX：Container Runtime Executive，CRX中包含一個專門用于運行容器的Linux內核，CRX在啟動時使用直接引導技術，在不進行內核初化的情況下直接啟動nit過程，這使vSphere Pods的啟動速度幾乎與容器一樣快。CRX與VM類似使用相同的硬件虛擬化技術，并且在CRX周圍具有與VM相同的安全邊界，

VM服務、Cluster API、Tanzu都是在Supervisor集群上運行的模塊。

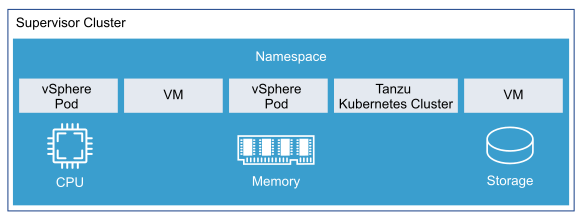

Supervisor Namespace

Namespaces可以定義資源的邊界，并將其分配給租戶進行管理。在Supervisor Cluster中可以創建多個Supervisor namespace并可以在Supervisor namespace中使用 Tanzu Kubernetes Grid服務創建vSphere Pods 和 Tanzu Kubernetes Cluster。

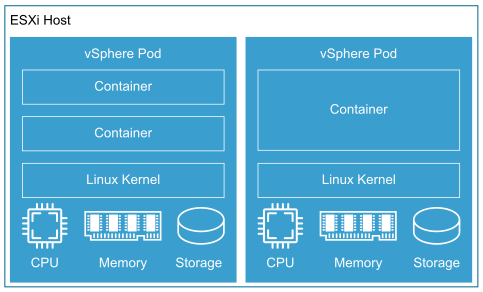

vSphere Pods

vSphere Pod 相當于 Kubernetes pod。vSphere Pod是具有較小占用空間的VM，可運行一個或多個Linux容器。每個vSphere Pod的大小都根據其可容納的工作負載精確的確定大小，并具有針對該工作負載的資源預留及分配運行工作負載所需的CPU、內存和存儲資源。

vSphere pods 的功能包括：

強隔離

每個vSphere Pod都有一個基于Photon OS 的 Linux內核，該內核提供Pod與vCenter Server中其他工作負載和對象的隔離，以保證安全性；

資源管理

使用vSphere DRS 在 Supervisor Cluster 中調度 vSphere Pod；

高性能

低開銷和快速啟動；

診斷程序

管理員可以對工作負載進行監視和檢查。

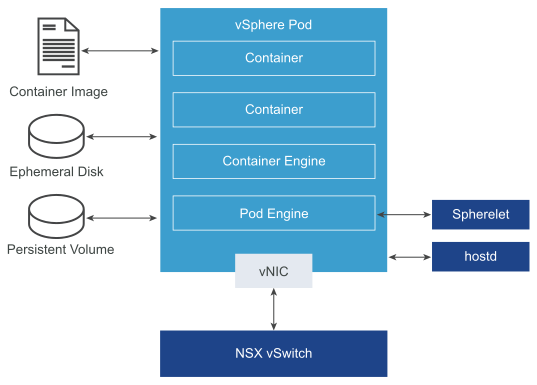

vSphere Pods Networking and Storage

vSphere Pods根據所存儲的對象使用三種類型的存儲

臨時VMDKs

持久卷VMDKs

容器鏡像VMDK

vSphere管理員可以在Supervisor Cluster 級別配置存儲策略，在Namespaces級別配置存儲策略可以放置持久卷和Tanzu Kubernetes群集的VM。

對于網絡，vSphere Pods和VM通過Tanzu Kubernetes Grid Service創建的Tanzu Kubernetes群集使用NSX提供的拓撲。

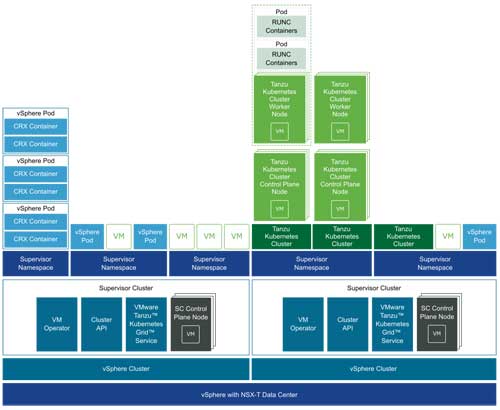

最后，我們可以看到一個更完整的架構圖，一個基本 vSphere 7 的現代化的應用平臺——“vSphere with Kubernetes”。

Tanzu Kubernetes Clusters
